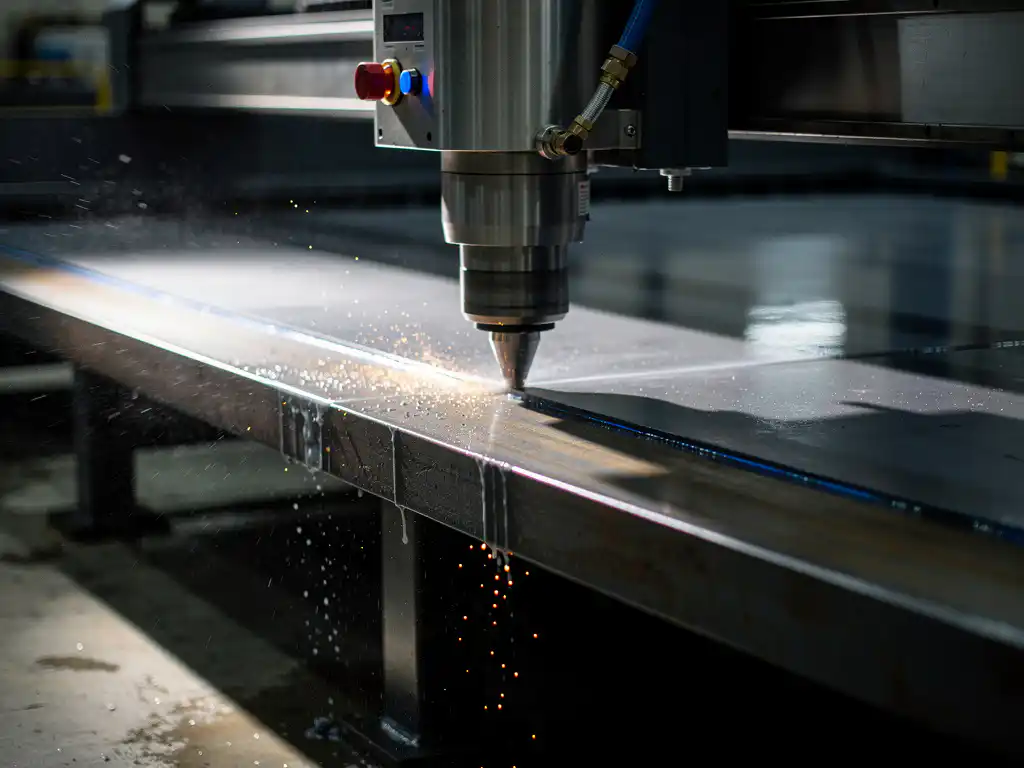

Vesileikkauksen laadunvalvonta tarkoittaa leikkausprosessin mittatarkkuuden ja pinnanlaadun systemaattista seurantaa ja todentamista. Käytännössä tämä kattaa toleranssien määrittelyn, kappaleiden mittauksen sekä leikkausparametrien säädön niin, että jokainen osa vastaa suunniteltuja vaatimuksia. Tässä artikkelissa käydään läpi realistiset toleranssiarvot, mittausmenetelmät, vertailu muihin leikkausteknologioihin sekä kalibroinnin käytännöt.
Mitkä toleranssit vesileikkauksella on realistisesti saavutettavissa?
Vesileikkauksella saavutetaan tyypillisesti mittatarkkuus välillä ±0,1–0,2 mm standardiajossa. Vaativimmissa sovelluksissa, joissa leikkausparametrit on optimoitu ja kone on kalibroitu huolellisesti, päästään ±0,05 mm:n toleranssiin. Tarkkuuteen vaikuttavat materiaalin paksuus, leikkausnopeus, suuttimen kunto ja käytetty leikkauslaatu.
Pehmeämmät materiaalit, kuten kumi tai vaneri, leikkautuvat yleensä hyvin tarkasti jo perusparametreilla. Kovemmat materiaalit, kuten teräs tai titaani, vaativat abrasiivin käyttöä ja hitaampaa leikkausnopeutta parhaan mittatarkkuuden saavuttamiseksi. TamCutin ohjelmisto tarjoaa leikkauslaadulle asteikon 1–5, jossa korkeampi arvo tarkoittaa parempaa pinnanlaatua ja tarkempaa toleranssia mutta pienempää leikkausnopeutta.
Materiaalin paksuus on yksi keskeisimmistä toleranssiin vaikuttavista tekijöistä. Ohuilla materiaaleilla, esimerkiksi alle 10 mm alumiinilla, päästään helposti ±0,1 mm:iin. Paksuilla materiaaleilla, kuten 50 mm kivellä, suihkun lievä kartioituminen voi kasvattaa toleranssihajontaa, jos sitä ei kompensoida ohjelmistollisesti tai sopivalla leikkausnopeudella.
Mitä mittausmenetelmiä vesileikkauksen laadunvalvonnassa käytetään?
Vesileikkauksen laadunvalvonnassa käytetään yleisimmin työntömittaa, mikrometriä, koordinaattimittakonetta ja profiiliprojektoria. Mittausmenetelmän valinta riippuu vaaditusta tarkkuudesta, kappaleen geometriasta ja tuotantovolyymistä. Useimmissa teollisuussovelluksissa työntömitta tai mikrometri riittää päivittäiseen laadunvalvontaan.
Perusmittausvälineet päivittäisessä valvonnassa
Työntömitta on nopein ja käytännöllisin työkalu yksinkertaisten ulkomittojen tarkistukseen. Digitaalinen työntömitta, jonka tarkkuus on 0,01 mm, kattaa suurimman osan vesileikkauksessa vaadittavista tarkistusmittauksista. Mikrometriä käytetään, kun toleranssivaatimus on tiukempi ja mitattava kohde on suora pinta tai halkaisija.
Koordinaattimittaus vaativiin geometrioihin
Koordinaattimittakone on oikea valinta, kun kappaleessa on useita toleranssivaatimuksia, monimutkainen muoto tai kun mittaustulokset on dokumentoitava asiakkaalle. Koordinaattimittaus tuottaa kattavan mittauspöytäkirjan ja paljastaa systemaattiset poikkeamat, joita yksittäiset käsimittaukset eivät välttämättä havaitse. Tätä menetelmää käytetään tyypillisesti prototyyppien hyväksymismittauksessa ja sarjatuotannon ensikappaleille.
Miten leikkausjälki vaikuttaa mittatarkkuuteen?
Leikkausjälki eli leikkausraon leveys ja pinnanlaatu vaikuttavat suoraan valmiin kappaleen mittatarkkuuteen. Vesileikkauksen leikkausraon leveys on tyypillisesti 0,8–1,5 mm riippuen suuttimen koosta ja käytetystä abrasiivista. Ohjelmisto kompensoi tämän automaattisesti, mutta suuttimen kuluminen tai väärä parametriasetus voi aiheuttaa mittapoikkeaman.
Suihkun kartioituminen on yleisin yksittäinen tekijä, joka heikentää mittatarkkuutta paksuja materiaaleja leikattaessa. Kun suihku kulkee paksuun materiaaliin, sen energia vaimenee matkalla ja leikkausraon alaosa voi olla hieman kapeampi kuin yläosa. Tämä ilmiö voidaan minimoida valitsemalla riittävän matala leikkausnopeus ja käyttämällä leikkauslaatua 4 tai 5 vaativimmissa sovelluksissa.
Pinnankarheudella on myös käytännön merkitys toleranssien todentamisessa. Karkea pinta vaikeuttaa tarkkaa mittausta, koska mittauskärki voi asettua eri kohtiin pinnan epätasaisuuksien mukaan. Tarkimpia mittauksia varten on suositeltavaa leikata ensin testipala oikealla leikkauslaadulla ja varmistaa, että pinta on riittävän tasainen mittaukselle.
Miten vesileikkauksen toleranssit vertautuvat laserin ja plasman toleransseihin?
Vesileikkaus saavuttaa tyypillisesti paremman tai vastaavan mittatarkkuuden kuin plasma ja on vertailukelpoinen laserin kanssa useimmissa sovelluksissa. Keskeinen ero on se, että vesileikkaus ei tuota lämpövaikutusvyöhykettä, joka voisi muuttaa materiaalin rakennetta ja vaikuttaa mittoihin leikkauksen jälkeen. Tämä tekee vesileikkauksesta luotettavamman valinnan toleranssikriittisissä sovelluksissa.
Plasmaleikkauksen mittatarkkuus on tyypillisesti ±0,5–1,0 mm, ja lämpövaikutusvyöhyke voi ulottua useita millimetrejä leikkausreunasta. Tämä tarkoittaa, että plasmaleikkauksen jälkeen toleranssivaatimukset täyttävä pinta vaatii usein jälkikäsittelyä. Vesileikkauksessa reunaa ei tarvitse jälkikäsitellä pelkästään lämpövaikutuksen vuoksi, koska prosessi on kylmä.
Laser saavuttaa ohuilla metalleilla, alle 5 mm, erittäin tarkan leikkausjäljen, usein ±0,05 mm tai paremman. Paksummilla materiaaleilla, yli 15–20 mm teräksellä, laserin tarkkuus heikkenee ja vesileikkaus on usein kilpailukykyisempi vaihtoehto sekä tarkkuuden että materiaalivalikoiman laajuuden osalta. Vesileikkaus myös leikkaa materiaaleja, joita laser ei pysty käsittelemään, kuten kiveä, kumia ja komposiitteja.
Milloin vesileikkauksen laadunvalvontaan tarvitaan ulkopuolinen tarkastusmittaus?
Ulkopuolinen tarkastusmittaus on tarpeen silloin, kun asiakas edellyttää sertifioitua mittauspöytäkirjaa, kappaleen toleranssivaatimukset ovat tiukemmat kuin oma mittauskalusto mahdollistaa tai kyseessä on kriittinen turvallisuuskomponentti. Tyypillisiä tilanteita ovat ilmailu- ja puolustussektorin osat sekä lääkintälaitteisiin tulevat komponentit.
Prototyyppivaiheessa ulkopuolinen mittaus on perusteltua erityisesti silloin, kun suunnittelija haluaa varmistaa, että leikkausprosessi tuottaa vaadittua tarkkuutta ennen sarjatuotannon käynnistämistä. Tämä on kustannustehokas tapa havaita mahdolliset prosessipoikkeamat ennen kuin niitä syntyy suuremmissa erissä.
Sarjatuotannossa ulkopuolinen tarkastusmittaus on tyypillisesti harvinaisempaa, ja laadunvalvonta perustuu omaan mittauskalustoon sekä ensikappalevertailuun. Jos asiakassopimus tai toimialastandardi, kuten ISO 9001 tai AS9100, edellyttää mittaustulosten dokumentointia ja jäljitettävyyttä, on mittausprosessin ja käytetyn kaluston kalibrointi aina varmistettava riippumatta siitä, tehdäänkö mittaus sisäisesti vai ulkoisesti.
Kuinka usein vesileikkauskoneen kalibrointi tulisi tehdä?
Vesileikkauskoneen kalibrointi tulisi tehdä vähintään kerran vuodessa normaalissa tuotantokäytössä. Intensiivisemmässä käytössä tai kun toleranssivaatimukset ovat tiukat, kalibrointi on suositeltavaa puolivuosittain. Lisäksi kalibrointi on tehtävä aina suuttimen tai muiden kuluvien osien vaihdon jälkeen sekä silloin, kun mittatarkkuudessa havaitaan systemaattinen poikkeama.
Käytännön laadunvalvonnassa kalibroinnin tarve tunnistetaan usein ensin testileikkauksella. Leikataan tunnettu geometria, kuten neliö tai ympyrä, ja mitataan tulos. Jos mitattu arvo poikkeaa ohjelmoidusta yli sallitun toleranssin, kalibrointi on ajankohtainen. Tämä testi on nopea tehdä ja antaa luotettavan kuvan koneen sen hetkisestä tarkkuudesta.
Muototerä on toiminut vesileikkausalalla vuodesta 1987, ja tämä kokemus näkyy TamCutin ohjelmistossa sekä materiaali- ja parametritietokannassa. Kalibroinnin ajoituksessa kannattaa noudattaa koneen valmistajan suosituksia ja käyttää tarvittaessa valmistajan tukea, jotta kalibrointi tehdään oikein ja mittausjäljitettävyys säilyy. Säännöllinen kalibrointi on yksinkertaisin tapa varmistaa, että vesileikkauksen laatu pysyy vaatimusten mukaisena läpi koko koneen elinkaaren.
